Vilka är installationsföreskrifterna för gängade flänsar med plan yta?

Vilka är installationsföreskrifterna för gängade flänsar med plan yta?

Som leverantör av plana gängade flänsar förstår jag vikten av korrekt installation för att säkerställa säkerheten och effektiviteten hos rörsystem. I det här blogginlägget kommer jag att dela med mig av några viktiga installationsförebyggande åtgärder för gängade flänsar med platt yta baserat på bästa praxis i branschen och mina år av erfarenhet inom området.

1. Inspektion före installation

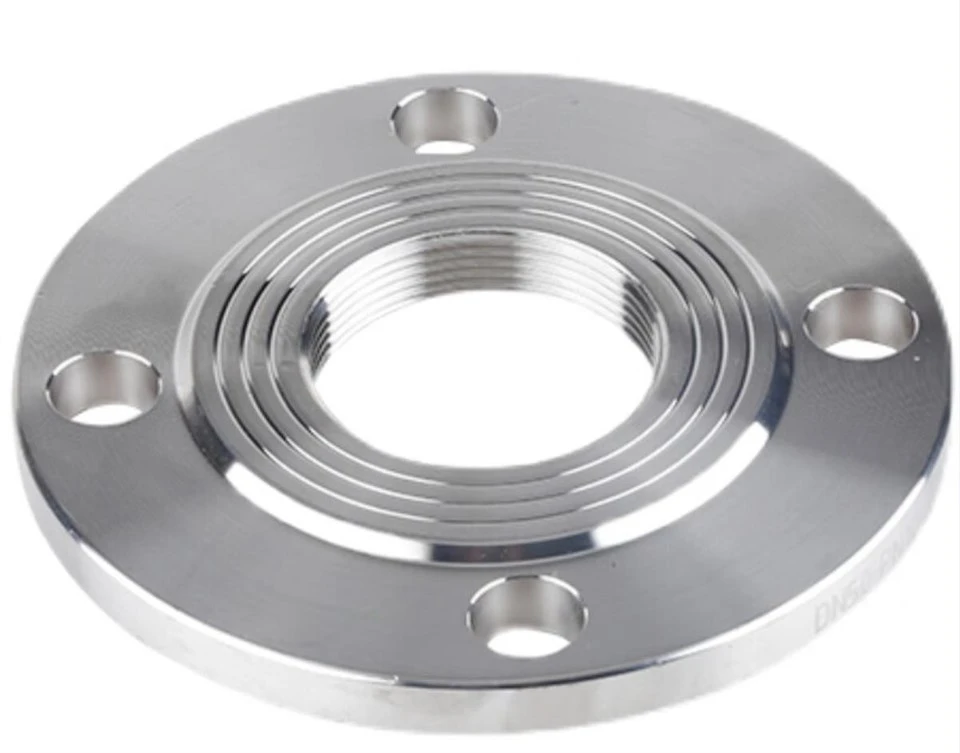

Innan installationsprocessen påbörjas är det viktigt med en noggrann inspektion av de gängade flänsarna med plan yta. Kontrollera om det finns synliga skador som sprickor, repor eller deformiteter på flänsytan. Trådarna ska vara jämna och fria från grader eller andra ojämnheter. En skadad fläns ska inte installeras eftersom det kan leda till läckor och systemfel. Du kan hänvisa till vårFlat Face Gängad Flänsproduktsida för detaljerad information om kvalitetsstandarderna för våra flänsar.

Mät också måtten på flänsen för att säkerställa att de matchar specifikationerna som krävs för rörsystemet. Felaktiga dimensioner kan resultera i felinriktning under installationen, vilket kan orsaka påfrestningar på rör och flänsar med tiden.

2. Rengöring av komponenterna

Renlighet är avgörande vid installation av plana gängade flänsar. Ta bort all smuts, fett, rost eller skräp från flänsytorna, rörändarna och gängorna. Detta kan göras med en stålborste, lösningsmedel eller ett lämpligt rengöringsmedel. En ren yta säkerställer en ordentlig tätning mellan flänsen och röret, vilket minskar risken för läckage.

För gängorna rekommenderas att använda ett gängsmörjmedel. Ett gängsmörjmedel av god kvalitet underlättar inte bara gängningsprocessen utan hjälper också till att förhindra att gängorna kläms fast vid installation och demontering. Se dock till att använda ett smörjmedel som är kompatibelt med materialen i flänsen och röret.

3. Uppriktning

Korrekt inriktning av de plana gängade flänsarna är avgörande för den långsiktiga prestandan hos rörsystemet. Felinriktade flänsar kan orsaka ojämn spänningsfördelning, vilket leder till för tidigt brott på flänsarna eller rören.

När du riktar in flänsarna, använd en rätkant eller ett laserinriktningsverktyg för att säkerställa att flänsytorna är parallella och att bulthålen är korrekt inriktade. Rören bör också riktas in korrekt för att undvika böjnings- eller vridkrafter på flänsarna.

4. Träning av flänsarna

När du trär de plana gängade flänsarna på rören, använd rätt gängteknik. Börja för hand - trä på flänsen på röret för att säkerställa att gängorna greppar ordentligt. Använd sedan en lämplig skiftnyckel för att dra åt flänsen. Dra inte åt flänsen för hårt eftersom det kan skada gängorna eller göra att flänsen deformeras.

Det är viktigt att följa de rekommenderade vridmomentvärdena för den specifika storleken och typen av fläns. Dessa vridmomentvärden finns vanligtvis i tillverkarens monteringsanvisningar. Över - eller under - åtdragning kan leda till läckor eller andra problem i rörsystemet.

5. Packningsval och installation

En ordentlig packning är nödvändig för att skapa en tät tätning mellan de plana gängflänsarna. Välj en packning som är kompatibel med vätskan eller gasen som transporteras i rörsystemet, samt driftstemperatur och tryck.

Vanliga packningsmaterial inkluderar gummi, kork och metall. Varje material har sina egna fördelar och begränsningar. Till exempel är gummipackningar flexibla och kan ge en bra tätning, men de kanske inte är lämpliga för högtemperaturapplikationer.

När du installerar packningen, se till att den är centrerad på flänsytan och att det inte finns några rynkor eller veck. Packningen ska täcka hela tätningsytan på flänsen.

6. Montering av bultar

Bultarna som används för att ansluta de plana gängade flänsarna spelar en avgörande roll för att bibehålla fogens integritet. Välj rätt storlek och kvalitet på bultar enligt designkraven för rörsystemet.

Innan du installerar bultarna, smörj gängorna för att säkerställa jämn åtdragning. Montera bultarna jämnt runt flänsen, alternerande mellan bultarna för att säkerställa jämn tryckfördelning. Dra åt bultarna gradvis i kors och tvärs till det rekommenderade vridmomentvärdet.

Efter den första åtdragningen är det en god praxis att kontrollera bultmomentet igen efter en tids användning, särskilt i applikationer med hög vibration eller hög temperatur. Detta hjälper till att säkerställa att bultarna förblir ordentligt åtdragna och att flänsförbandet förblir läckagefritt.

7. Tryckprovning

När de plana gängade flänsarna väl har installerats är det viktigt att utföra ett trycktest på rörsystemet. Detta test hjälper till att identifiera eventuella läckor eller svagheter i systemet innan det sätts i full drift.

Trycktestet bör utföras enligt relevanta industristandarder och koder. Provtrycket bör vara högre än systemets normala drifttryck för att säkerställa att flänsarna och skarvarna tål det förväntade trycket.

8. Miljöhänsyn

Tänk på miljöförhållandena under installationen av gängade flänsar med plan yta. Om installationen sker i en korrosiv miljö, såsom en kemisk anläggning eller en marin miljö, välj flänsar och packningar som är resistenta mot korrosion. Till exempel vårKolstål gängad flänskan beläggas eller behandlas för att förbättra dess korrosionsbeständighet.

Var också medveten om temperatur och luftfuktighet under installationen. Extrema temperaturer kan påverka egenskaperna hos flänsmaterialen och packningarna. Till exempel i kallt väder kan materialen bli sprödare, så extra försiktighet bör iakttas vid installationen.

9. Materialens kompatibilitet

Se till att alla komponenter i rörsystemet, inklusive de plana gängade flänsarna, rören, packningarna och bultarna, är gjorda av kompatibla material. Olika material kan ha olika värmeutvidgningskoefficienter, vilket kan orsaka problem i rörsystemet över tid.

Till exempel, om en fläns av kolstål ansluts till ett rostfritt stålrör utan att ta hänsyn till materialkompatibiliteten, kan galvanisk korrosion uppstå. Galvanisk korrosion kan försvaga komponenterna och leda till läckor eller fel.

10. Säkerhetsföreskrifter

Slutligen bör säkerheten alltid ha högsta prioritet vid installation av plana gängade flänsar. Bär lämplig personlig skyddsutrustning (PPE) såsom skyddsglasögon, handskar och skyddsskor. Följ alla säkerhetsrutiner och riktlinjer när du använder verktyg och utrustning.

Om installationen sker i ett trångt utrymme eller på en höjd bör ytterligare säkerhetsåtgärder som ordentlig ventilation och fallskydd vidtas.

Sammanfattningsvis kräver installationen av plana gängade flänsar noggrann uppmärksamhet på detaljer och efterlevnad av branschens bästa praxis. Genom att följa dessa installationsföreskrifter kan du säkerställa tillförlitlig och långsiktig prestanda för ditt rörsystem.

Om du är på marknaden för högkvalitativa plana gängade flänsar eller andra typer av flänsar som t.exSmidd gängad reducerfläns, vi är här för att hjälpa dig. Vårt team av experter kan ge dig rätt produkter och teknisk support för dina specifika behov. Kontakta oss gärna för mer information och för att starta en upphandlingsdiskussion.

Referenser

• "Piping Handbook" av Nayyar Nayyar
• "Flänsdesign och teknik" av ASME Standards Committee
