Kolstål varvled fläns
Flänsar: ASME B16.5, EN 1092-1 (DIN), JIS B2220, GB/T 9117
Korta avsnitt: ASME B16.9, MSS SP-43
Processnoggrannhet: CNC svarvbearbetning av tätningsytan (RA mindre än eller lika med 3,2 um)|Laserpositioneringsborrning (hålavståndsfel ± 0,1 mm)|Flänsvinkel 30 grader ± 0,5 grad
- produkt introduktion
Professionell tillverkning: Hög kostnad - Performance Carbon Steel Lap Joint Flange (LJF)
Flexibel demontering och montering · Stresslättnad · Ekonomisk och effektiv - En smart lösning för allmän - Syfte röranslutningar i medium och lågt tryck
Som en erfaren flänsstillverkningsexpert fattar vi exakt de dubbla kraven från rörsystem för kostnadskontroll och installationsflexibilitet. Kolstål varvflänsar (LJF) är smidda/rullade från hög - Kvalitetskolstål och i kombination med precisionsbearbetningstekniker. Med en unik lös ärmstrukturdesign som kärnan löser de perfekt problemen med ofta underhåll, termisk förskjutningskompensation och inriktning på bulthål, vilket gör dem idealiska för petrokemisk, kraftenergi, byggande HVAC, vattenbehandling och andra fält.

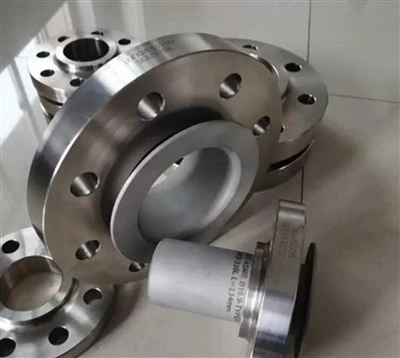

Produktstruktur och arbetsprincip
Kolstålflöden består av två oberoende komponenter:
Kolstålfläns nav
Materialet är ASTM A105, Q235B, 20# stål, etc. Ytan kan galvaniseras eller beläggas med epoxiharts för förebyggande av rost
Den inre diametern är större än rörets ytterdiameter, och den kan rotera fritt utan hals
Tätning av yttyp: upphöjd ansikte (RF) som huvudtyp, kompatibel med konkav - konvext ansikte (MFM), Tenon Groove Face (TG)
Stubb
Det bör vara av samma material som röret (t.ex. rostfritt stål/legeringsstål) och rumpa - svetsa till röret
Den främre änden bearbetas exakt i en flänsad struktur för att passa tätningsytan på flänsens kropp
Arbetsflöde: ① Kort sektion Svetsad till röret → ② Kolstålfläns som är insatt i röret och gled till den flänsade korta sektionen → ③ Boltfäst flänsskroppen till den matchande flänsen → Tätning som bildas mellan den flänsade och kroppen
Kärnfördelar och tillämpliga scenarier
|
Fördelar |
Kundvärde |
|
Kostnadsbesparingar på över 30% |
Flänskroppen är tillverkad av kolstål (inte rörmaterial), vilket minskar kostnaden för ädelmetall (som rostfritt stål/nickellegering) -system |
|
5 minuter snabb demontering och montering |
Den lösa ärmkonstruktionen möjliggör 360 graders fri rotationsinriktning av bulthålen, vilket eliminerar behovet av att skära svetssömmen under demontering och förbättra underhållseffektiviteten med 50% |
|
Noll termisk stressskada |
Låt röret glida axiellt, eliminera stressen som orsakas av värmeutvidgning och sammandragning och förlänga rörets livslängd |
|
Prefabricerad modularisering |
Factory Pre - Svetsade korta sektioner + på - Site Bultade anslutningar, Projektframsteg ökade med 40%, svetskvalitet 100% kontrollerbar |
|
Noll inventering av reservdelar |
Standardisera flänskroppen (t.ex. klass 150/300), ersätt kroppen ensam i händelse av skador, inget behov av att ersätta det korta avsnittet |
Typiska applikationer
Frekventa underhållsscenarier
Värmeväxlare, pumpar och ventiler, filtergränssnitt|Instrumentlinjer (tryckmätare/flödesmätare)
Termisk förskjutningssystem
Ångrör|Termiskt nätverk|Hvac
Kostnad - Känsliga objekt
Vattenreningsverk|Brandskyddsrör|Byggnadsvattenförsörjning och dränering|Allmän industriell leverans
Prefabricerade projekt
Modulära växter|Skid - Monterad utrustning|Marinrör
Detaljerat tekniska specifikationsblad
|
Parameterkategori |
Tekniska specifikationer |
|
Flänskroppsmaterial |
Kolstål: ASTM A105, Q235B, 20#, A350 LF2 |
|
Lap Joint Short Section Material |
Match med rör: 304/316L rostfritt stål, duplexstål 2205, nickel - baserad legering, etc. (som anges av kunden) |
|
Tryckbetyg |
Pn -serie: PN6 till PN40 (vanligtvis PN10/16/25) |
|
Nominell diameter (DN) |
DN15 till DN1200(½ "till 48"), DN300 och nedan är i vanligt lager |
|
Tätningsytyp |
Höjt ansikte (RF)(90% beställning)|Konkav - konvext ansikte (MFM)|Tenon Groove Face (TG)|Ring Joint Face (RJ) |
|
Kortfogstyp |
Typ A(Lång, ASME B16.9) |Typ B(kort) |Typ C(Tenon Lock Type) |
|
verkställa standarder |
Flänsar: ASME B16.5, EN 1092-1 (DIN), JIS B2220, GB/T 9117 |
|
Processnoggrannhet |
CNC svarvbearbetning av tätningsytan (RA mindre än eller lika med 3,2 um)|Laserpositioneringsborrning (hålavståndsfel ± 0,1 mm)|Flänsvinkel 30 grader ± 0,5 grad |
Varför välja våra kolstålver med kolstål?
Strikt Material Selection Control
Flänskroppen är tillverkad av råvaror från stora stålverk (med MTC -materialrapport), draghållfasthet större än eller lika med 485MPa
Det korta sektionsmaterialet är 100% kompatibelt med röret, vilket eliminerar risken för elektrokemisk korrosion
Smart processförsäkring
Smidda flänsar med UT -feldetektering (överensstämmer med JB/T4730.3)|Full - storlek laserinspektion av rullade flänsar
Tätningsytestest (HB större än eller lika med 137) för att säkerställa tryck - resistent tätning
Hela scentäckningsförmågan
Lager tillgängligt: DN15-DN300 Class150/300 RF-flänsar (galvaniserad/epoxi)
Djup anpassning: non - Standarddiameter, special tätningsyta, kärnkraftscertifiering (RCC - m), låg - Temperatur Impact Test Test
En - STOPPLEVERAN
Pre - Monterade satser (kolstålfläns + rostfritt stål Kort sektion + bultpaket) finns tillgängliga.
Support för Global Logistics (inklusive Marine Anti - rostförpackning)
